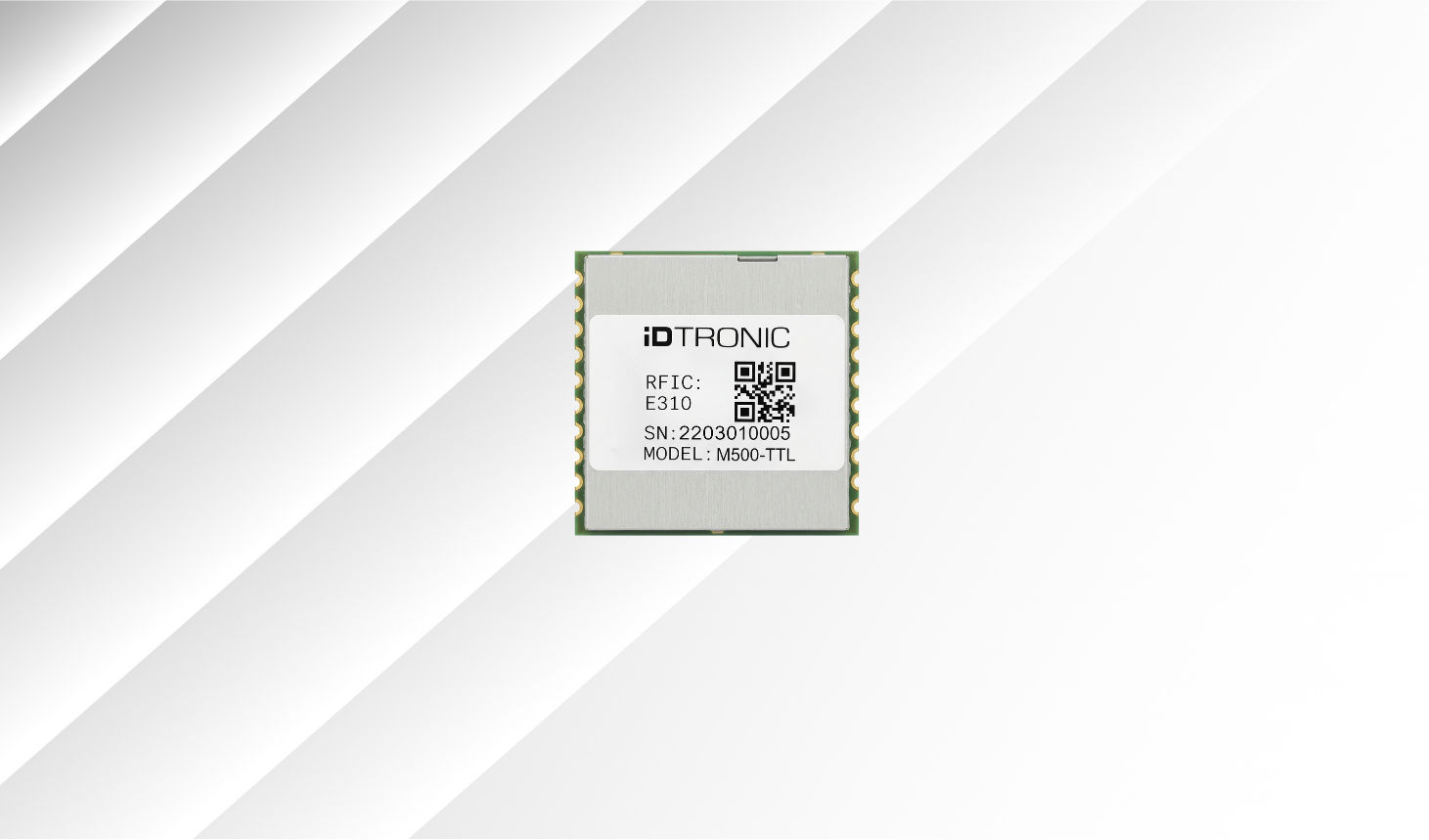

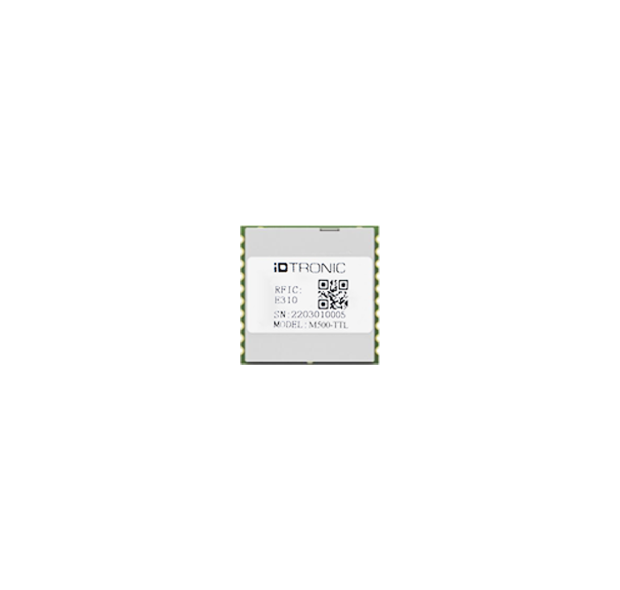

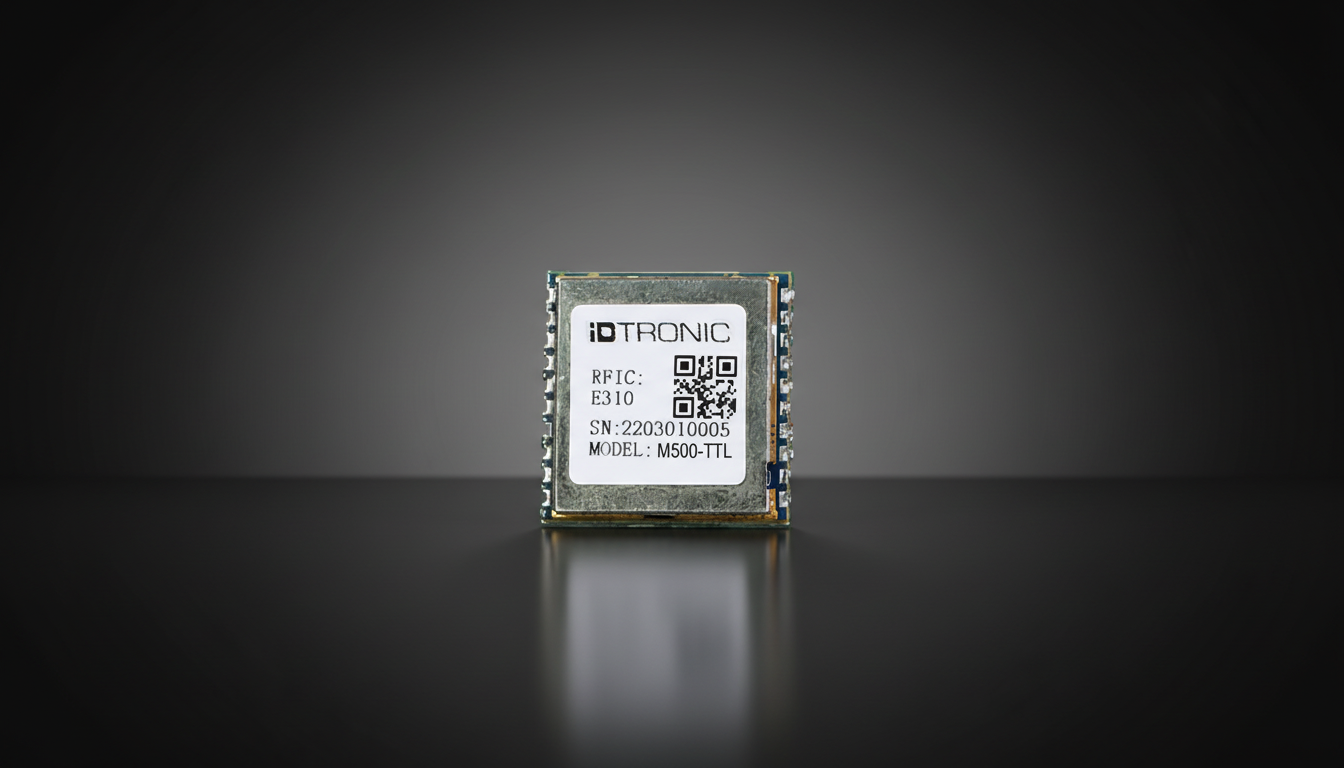

Embedded SMT Module UHF

M500

Mit seiner platzsparenden Bauform und starken UHF-Performance eignet sich das M500 ideal für OEM-Projekte, kompakte Hardware-Designs und professionelle Identifikationslösungen.

Angebot anfordern

+10 Jahre Garantie

Highlights

Vorteile

Kompaktes SMT-Design

Clipper-Größe und SMT-ready für die direkte Integration auf PCB-Boards – ideal für mobile und platzkritische OEM-Geräte.

Hohe UHF Performance

Bis zu 27 dBm Ausgangsleistung und Impinj E310/E510/E710 für stabile Reichweiten und schnelle Leseraten.

Flexible Systemintegration

TTL-Schnittstelle, GPIO und optionales Carrier Board für schnelle Entwicklung und einfache Einbindung.

No items found.

Spezifikationen

Produkt Spezifikationen

Beschreibung

Technische Daten
Downloads

Der Embedded UHF Modul M500 ist ein kompaktes RFID-Modul für die einfache und zuverlässige Integration von UHF-Technologie in eigene Geräte und Systeme. Durch seine platzsparende Bauform eignet es sich ideal für Anwendungen, bei denen hohe Leistung auf kleinem Raum gefragt ist.

Typische Einsatzbereiche sind mobile Geräte, Desktop-RFID-Systeme, OEM-Hardware, Industrieelektronik sowie kundenspezifische Identifikations- und Tracking-Lösungen. Damit bietet das M500 eine starke Basis für moderne RFID-Anwendungen in Industrie, Logistik und Automation.

Für Entwicklung und Prototyping ist das Modul auch mit passender Carrier-Platine

RFID SPEZIFIKATION

‍

Betriebsfrequenz USA 902 bis 928 MHz (FCC),
EU 865 bis 868 MHz (ETSI)

‍

RF-Sendeleistung 5 bis 27 dBm,
einstellbar in 1 dB Schritten

‍

Lesereichweite ≥ 3 m mit 3 dBi Antenne

‍

RF-Impedanz 50 Ω

‍

Betriebsmodus Feste Frequenz / Hop-Frequenz wählbar

‍

Antennenanschlüsse Einzelner monostatischer HF-Anschluss

‍

Antennenanschluss 1 × 50 Ω IPEX, optional

‍

ELEKTRISCHE SPEZIFIKATIONEN

‍

Stromversorgung 3,6 bis 5,0 VDC ±5 %
2,8 W Spitzenwert, 0,56 A bei 5 V und 27 dBm
0,81 W im Standby,
0,01 A im Boot-Load-Modus

‍

Anschlüsse Lötverbindungen

‍

Kommunikationsschnittstelle 20-poliges SMD-Modul,
UART3,3 V TTL

‍

GPIO 2 Eingänge, 2 Ausgänge, 3,3 V TTL

‍

Baudrate 9600 bis 921600 bit/s, 115200 bit/s Standard

‍

MECHANISCHE SPEZIFIKATIONEN

‍

Abmessungen 21 × 21 × 3,7 mm

‍

Gewicht 2,8 g

‍

Material Leiterplatte FR4, Goldbeschichtung

‍

Abschirmmaterial Aluminiumlegierung

‍

UMGEBUNGSBEDINGUNGEN

‍

Betriebstemperatur -20 °C bis +55 °C

‍

Lagertemperatur -40 °C bis +85 °C

‍

Luftfeuchtigkeit 5 bis 95 %, nicht kondensierend bei +25 °C

‍

SDK-INFORMATIONEN

‍

Unterstützte Betriebssysteme Windows, Linux, Android

‍

Unterstützte Programmiersprachen C, C#/.NET, Java

‍

Demo-Software Windows

‍

UNTERSTÜTZTE STANDARDS / TAGS

‍

ISO-Standard ISO 18000-63 (EPC Class 1 Gen 2)

‍

ZERTIFIZIERUNGEN

‍

Zertifikate CE, ETSI
EN 302 208 V3.1.1, RED 2014/53/EU
