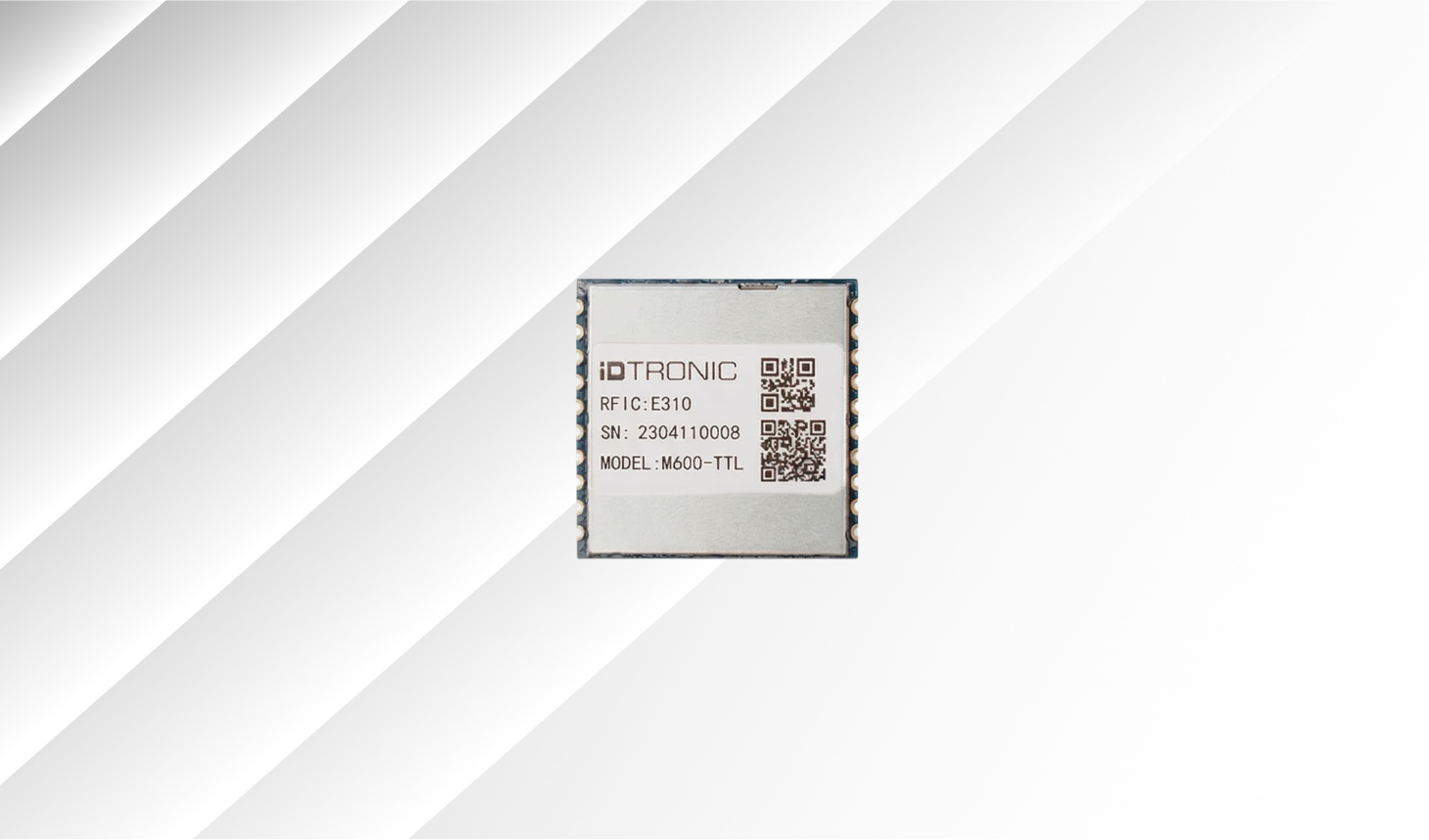

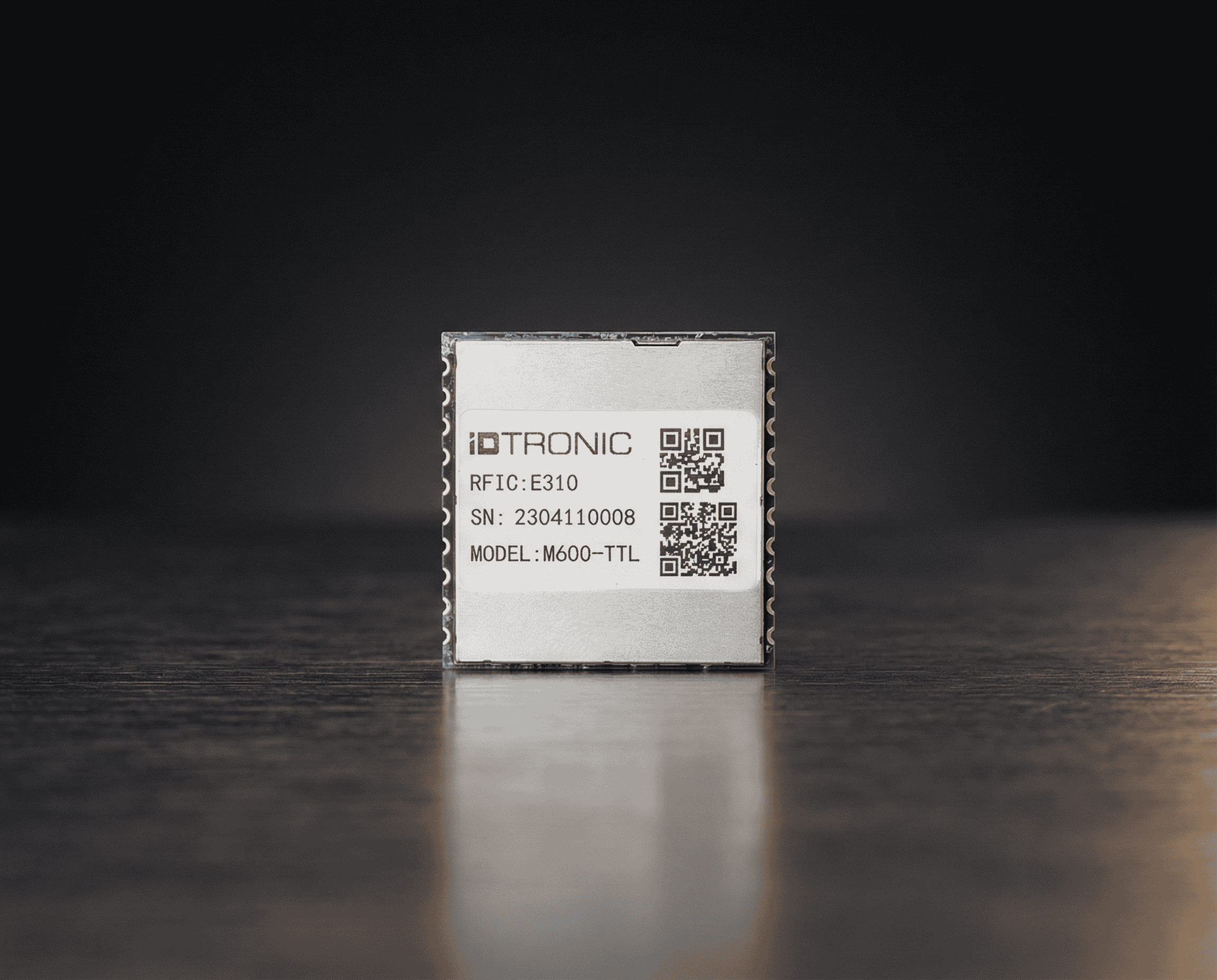

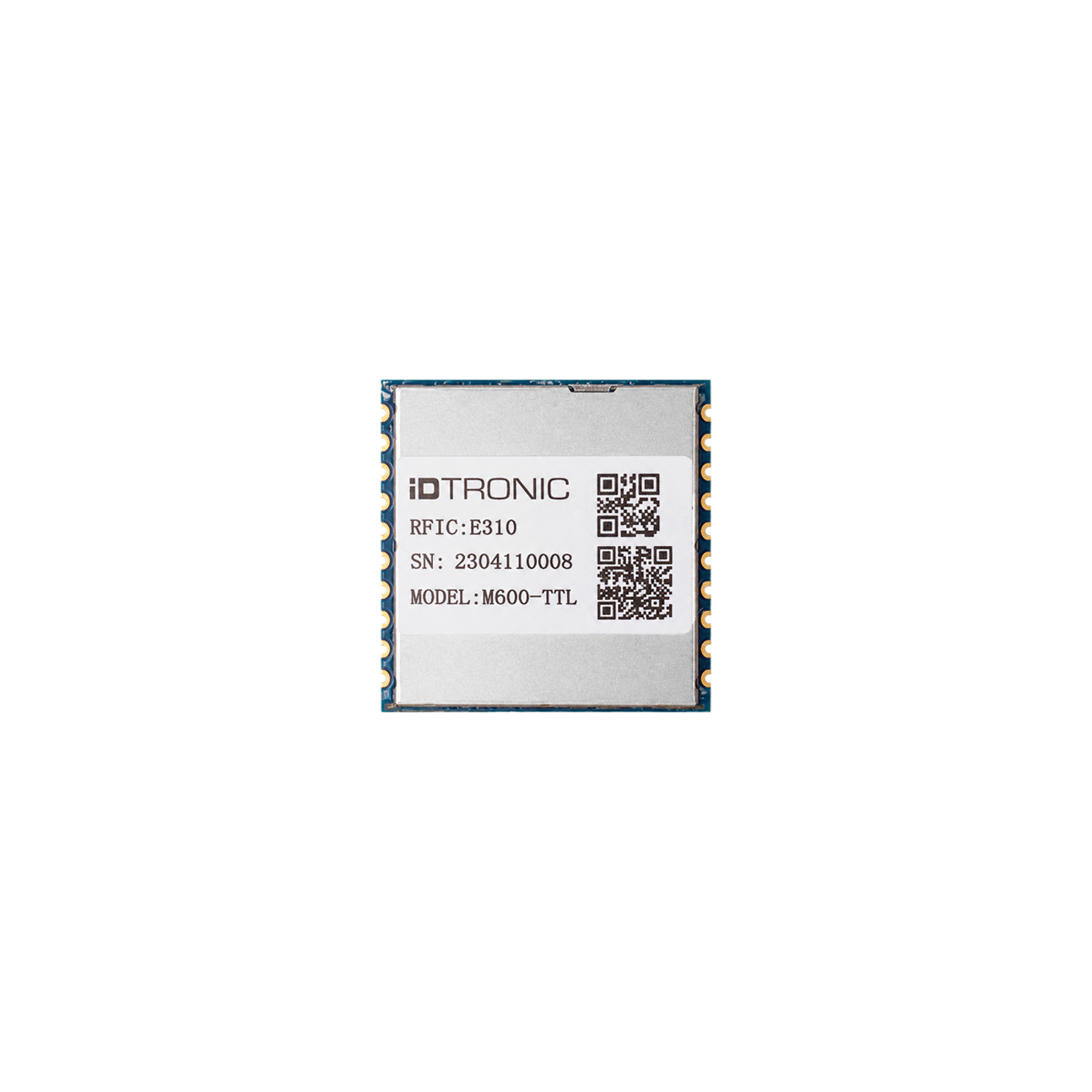

Embedded SMT Module UHF

M600

Leistungsstarkes UHF-SMT-Modul für industrielle RFID-Systeme. Das M600 ermöglicht zuverlässige Long-Range-Performance, hohe Lesegeschwindigkeiten und flexible Integration dank Impinj E310/E510/E710 Chipsets und bis zu 33 dBm RF-Power.

Angebot anfordern

+10 Jahre Garantie

Highlights

Vorteile

High-End Impinj Plattform

Basierend auf der neuesten Impinj E310 / E510 / E710 Generation bietet das M600 eine skalierbare Performance-Architektur – von Short-Range bis Long-Range-Inventory-Anwendungen.

Industrie- & Long-Range-Optimiert

Bis zu 33 dBm RF-Leistung, hohe Empfindlichkeit (bis –87 dBm) und Leseraten von bis zu 1.000 Tags/s ermöglichen stabile Performance in anspruchsvollen Industrie- und Logistikumgebungen.

Entwicklungs- & SDK-Unterstützung

Umfangreiches SDK mit Unterstützung für Windows, Linux und Android inklusive Demo-Software erleichtert schnelle Integration in Embedded-, Controller- und Industrieanwendungen.

No items found.

Spezifikationen

Produkt Spezifikationen

Beschreibung

Technische Daten
Downloads

Das EMBEDDED SMT MODULE UHF M600 ist ein leistungsstarkes UHF-RFID-Modul für anspruchsvolle OEM- und Embedded-Anwendungen. Basierend auf der aktuellen Impinj-Generation (E310 / E510 / E710) bietet es bis zu 33 dBm RF-Leistung und hohe Leseraten für industrielle, logistische und Long-Range-RFID-Systeme.

RFID SPEZIFIKATION

‍

Betriebsfrequenz 840 bis 960 MHz,
USA 902 bis 928 MHz (FCC), EU 865 bis 868 MHz (ETSI)

‍

RF-Sendeleistung +5 bis +33 dBm, einstellbar in 1 dB Schritten

‍

Lesereichweite > 10 Meter

‍

RF-Impedanz 50 Ω

‍

ELEKTRISCHE SPEZIFIKATIONEN

‍

Stromversorgung 3,6 bis 5 VDC
850 mA bei +30 dBm Sendeleistung
50 mA im Standby
50 µA im Power-Down-Modus

‍

Anschlüsse Lötverbindungen

‍

Kommunikationsschnittstelle UART TTL-Port

‍

Baudrate 9600 bis 921600 bit/s, 115200 bit/s Standard

‍

GPIO 2 Eingänge TTL-Pegel:
Logik Low < 0,8 V, Minimum 0 V
Logik High > 2 V, Maximum 3,3 V

2 Ausgänge TTL-Pegel:
Logik Low maximal 0,4 V
Logik High Minimum 2,9 V, Maximum 3,3 V

IO maximaler Ausgangsstrom pro Port 5 mA

‍

MECHANISCHE SPEZIFIKATIONEN

‍

Abmessungen 28 × 28 × 4 mm

‍

Gewicht 10 g

‍

Material Leiterplatte FR4

‍

Abschirmrahmen Nickel-Kupfer

‍

Abdeckung Edelstahl

‍

UMGEBUNGSBEDINGUNGEN

‍

Betriebstemperatur -20 °C bis +55 °C

‍

Lagertemperatur -40 °C bis +85 °C

‍

Luftfeuchtigkeit bis zu 95 %, nicht kondensierend

‍

SDK-INFORMATIONEN

‍

Unterstützte Betriebssysteme Windows, Linux, Android

‍

Unterstützte Programmiersprachen C, C#/.NET, Java

‍

Demo-Software Windows

‍

UNTERSTÜTZTE STANDARDS / TAGS

‍

ISO-Standard ISO 18000-63 (EPC Class 1 Gen 2)

‍

Tag-Puffer ≥ 1000 Tags bei 12 Bytes EPC-Größe

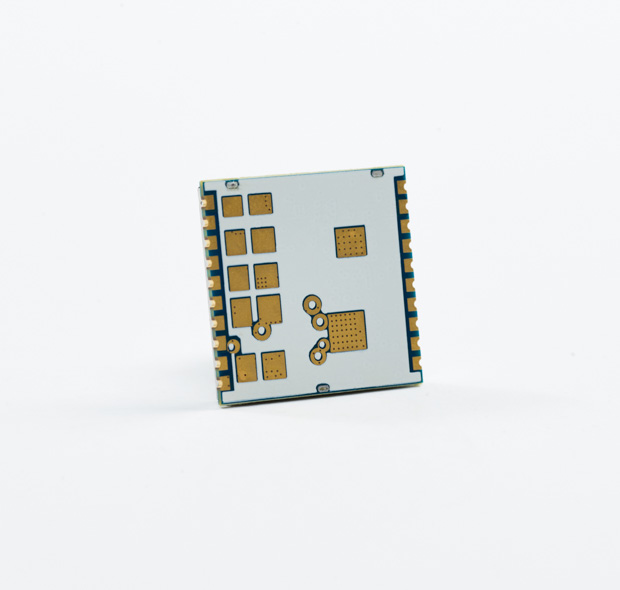

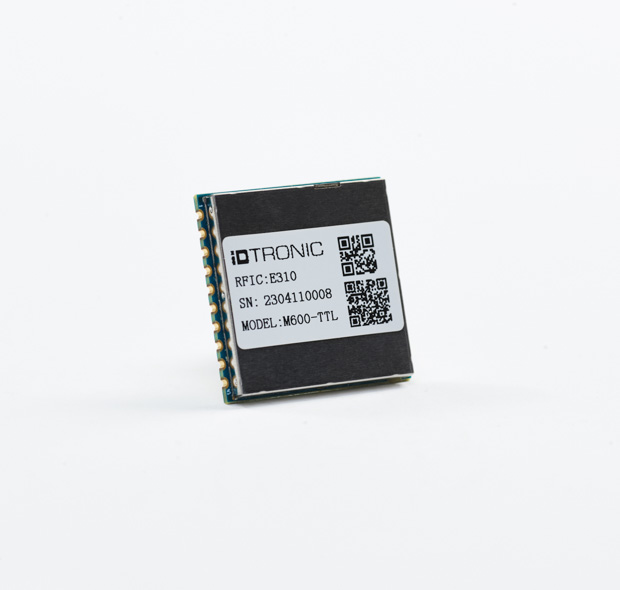

Detailansicht

Produkt passt nicht?

‍

Standard reicht nicht aus? Wir entwickeln individuelle RFID-Lösungen – angepasst an Ihre Anwendung, Schnittstelle und Systemarchitektur. Von der Idee bis zur Serie begleiten wir Ihr Projekt.

‍

Jetzt anfragen

‍

Custom Firmware

Firmware-Anpassungen für spezifische Protokolle, Performance-Optimierungen oder Sicherheitsfunktionen – exakt abgestimmt auf Ihr System.

Custom Hardware

Individuelle Formfaktoren, Schnittstellen oder Layout-Anpassungen für eine passgenaue Integration in Ihre OEM- oder Serienlösung.
