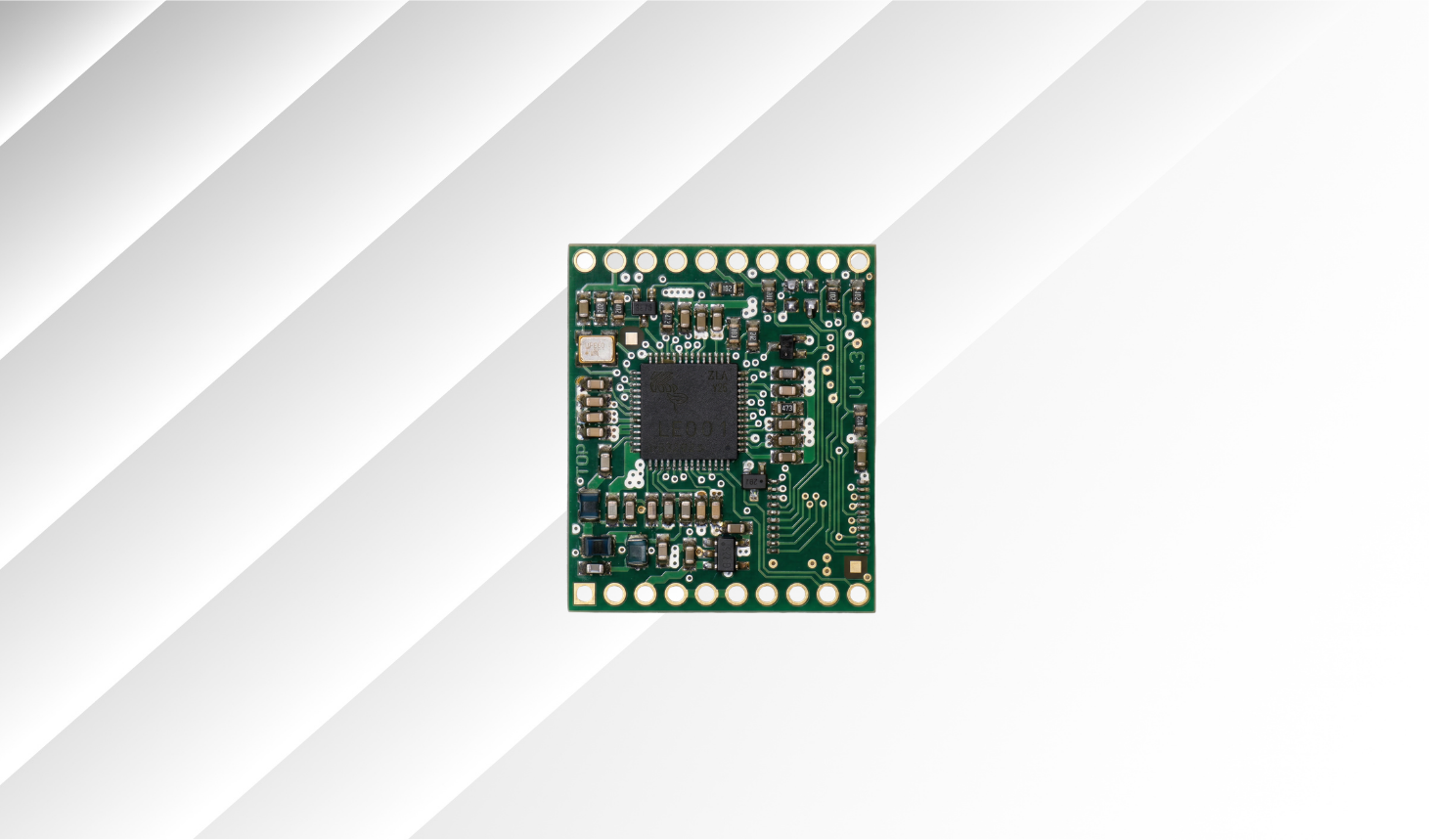

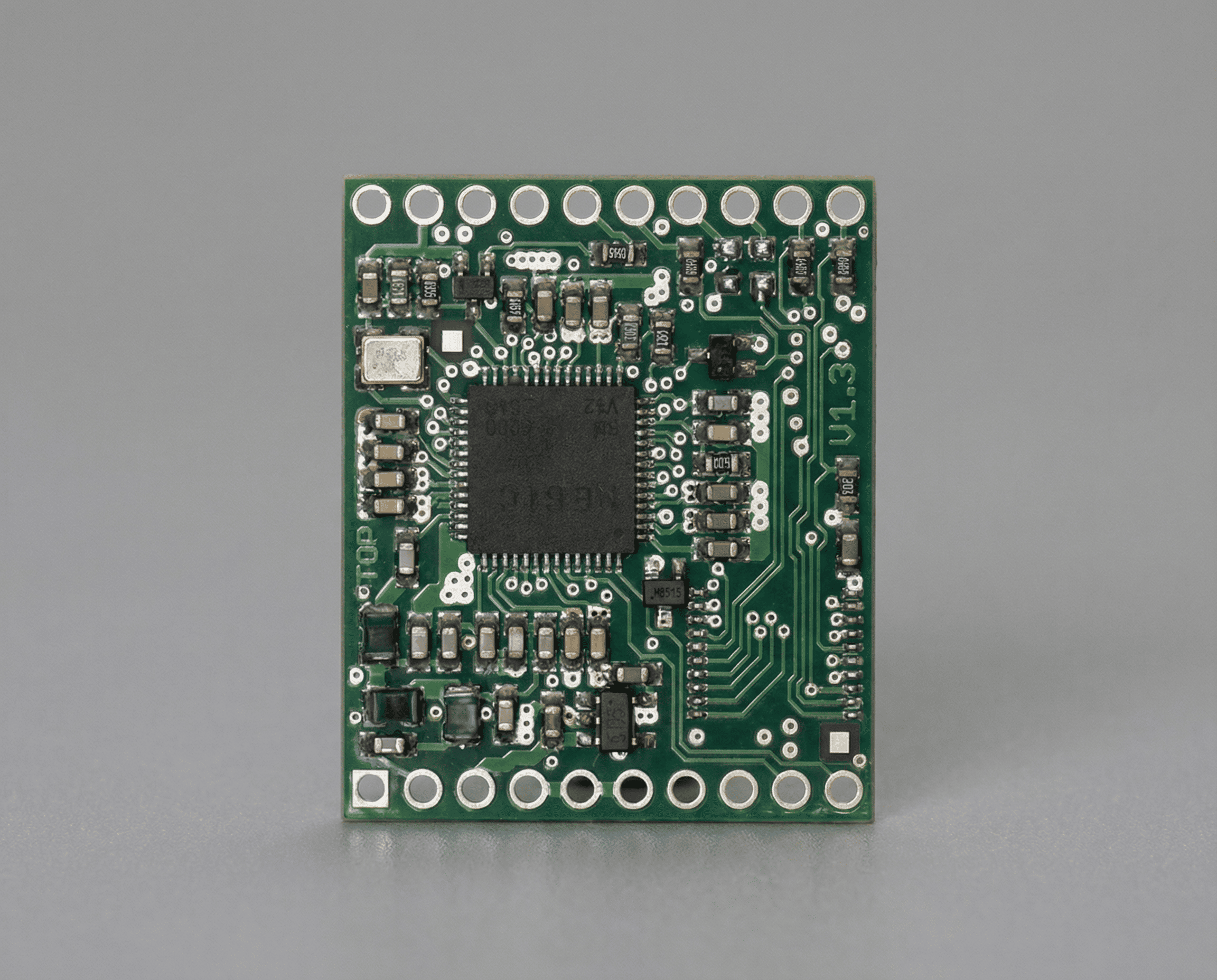

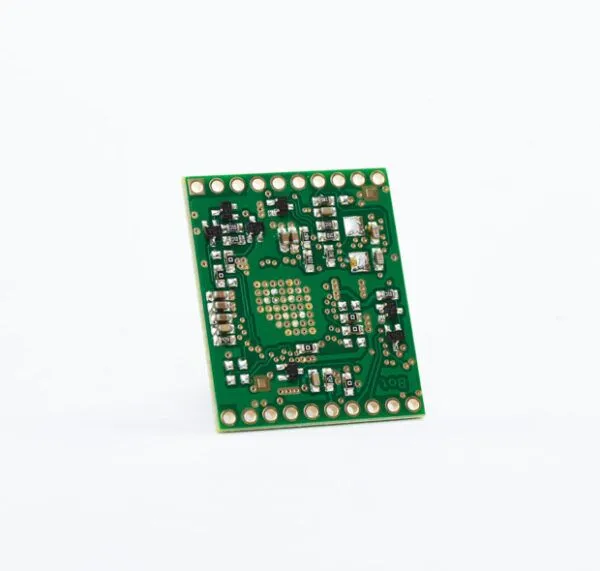

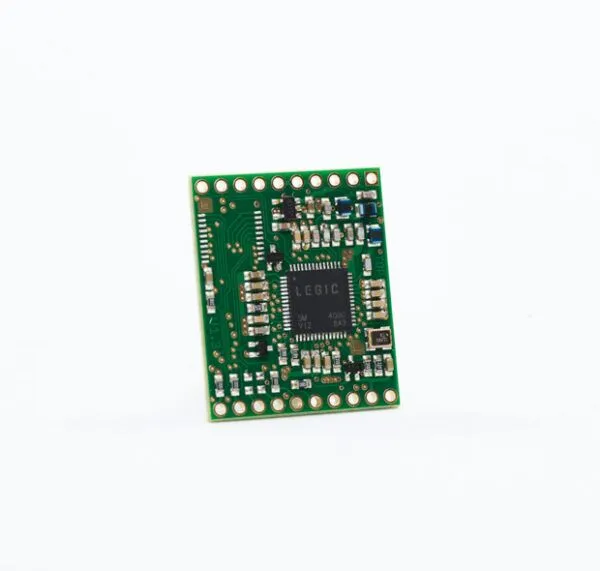

Embedded SMT Module LEGIC

M800

Kompaktes LEGIC-RFID-Modul für sichere Identifikationsanwendungen in Zutrittskontrolle, Automaten und Embedded-Systemen. Unterstützt LEGIC Prime und Advant sowie gängige HF-Standards für flexible Integrationen. (LEGIC Prime, Advant, ISO 14443A/B und ISO 15693 werden unterstützt.)

Angebot anfordern

+10 Jahre Garantie

Highlights

Vorteile

LEGIC Security Integration

Unterstützt LEGIC Prime und LEGIC Advant und eignet sich damit ideal für sichere Zutritts- und Identifikationssysteme.

Kompakte SMT Bauform

Das SMT-Design ermöglicht eine direkte Integration auf Leiterplatten und eignet sich optimal für industrielle Geräte oder Terminals.

Multi-Standard HF Support

Neben LEGIC werden auch ISO 14443 und ISO 15693 Transponder unterstützt, wodurch vielseitige RFID-Anwendungen möglich sind.

No items found.

Spezifikationen

Produkt Spezifikationen

Das EMBEDDED SMT MODULE LEGIC M800 ist ein kompaktes HF-RFID-Modul für Embedded-Systeme. Es unterstützt LEGIC Prime, LEGIC Advant sowie ISO 14443A/B und ISO 15693 und eignet sich ideal für Zutrittskontrolle und Geräteintegration.

ELEKTRISCHE SPEZIFIKATIONEN

Stromversorgung 5 VDC (± 5 % geregelt)

Betriebsreichweite bis zu 8 cm
(abhängig von Tag- und Antennentyp)

Integrierte Antenne vorhanden

Schnittstelle TTL / USB

MECHANISCHE SPEZIFIKATIONEN

Abmessungen 31 × 26 × 3 mm

Gewicht 13 g (maximal)

UMGEBUNGSBEDINGUNGEN

Betriebstemperatur -20 °C bis +70 °C

SDK-INFORMATIONEN

Unterstützte Betriebssysteme
(über FTDI USB VCP Treiber) Windows Server 2008 / 2012 R2 (x64)
Windows 7, 8, 8.1, 10
Windows RT
Windows CE (CE 4.2–5.2, 6.0 / 7.0, 2013)
Linux
macOS
Android

ANWENDBARE STANDARDS

EMV (EMC) EN 301489-1:2012-04 (V1.9.21)
EN 301489-3:2013-12 (V1.6.1)

Funkregulierung EN 300330-1:2015-08 (V1.8.1)
EN 300330-2:2015-08 (V1.6.1)

Sicherheit EN 60950-1:2014-08
EN 62369-1:2010-03
EN 50364:2010-11

RoHS 2 EG-Richtlinie 2011/65/EU

Zertifikate FCC, CE

UNTERSTÜTZTE STANDARDS / TAGS

ISO 14443 A Lesen/Schreiben:
MIFARE® Classic Mini / 1K / 4K
MIFARE Ultralight®,
MIFARE Ultralight® C,
MIFARE® DESFire® EV1,
MIFARE® Smart MX,
MIFARE® Plus S / X,
MIFARE® Pro X, NTAG21x

Nur UID lesen:
UID-Auslesung aller anderen ISO14443A RFID-Tags

ISO 14443 B SR14K, SRI4K, AT88RF020,
66CL160S, SR176

ISO 15693 EM4135, EM4035,
EM4x33, EM4x35,
I-Code SLI / SLIX
M24LR16/64, TI Tag-it HF-I
SRF55Vxx (mittlere Reichweite)

LEGIC RF-Standard Vollständiges Lesen/Schreiben:
LEGIC Advant, LEGIC Prime
