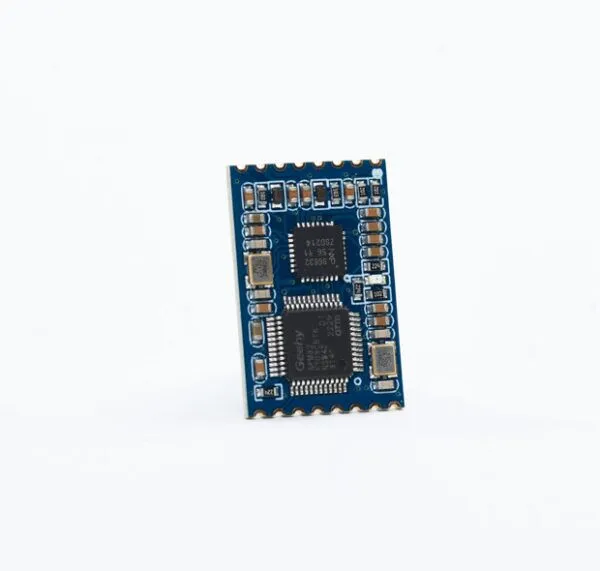

Embedded SMT Module HF / NFC

M900

Kompaktes HF / NFC Embedded-Modul für zuverlässige 13.56 MHz RFID-Integrationen. Das M900 ermöglicht schnelles Lesen und Schreiben gängiger Transponder und eignet sich ideal für SMT-basierte Serienproduktion und mobile Geräte.

Angebot anfordern

+10 Jahre Garantie

Highlights

Vorteile

Kompaktes SMT-Design

Ultrakleines HF/NFC-Modul für direkte SMT-Integration auf Leiterplatten – ideal für platzsparende RFID- und NFC-Anwendungen.

Breite Standard-Unterstützung

Unterstützt gängige HF- und NFC-Standards wie ISO 14443, ISO 15693 und NFC für flexible Identifikationslösungen.

Einfache Systemintegration

TTL-Schnittstelle, externe Antenne und SDK ermöglichen eine schnelle Integration in Embedded-Systeme und Geräte.

No items found.

Spezifikationen

Produkt Spezifikationen

Das EMBEDDED SMT MODULE HF / NFC M900 ist ein kompaktes 13.56 MHz RFID-Modul für Embedded-Integrationen mit hohen Anforderungen an Effizienz und Flexibilität. Es unterstützt gängige HF- und NFC-Standards und eignet sich ideal für SMT-basierte Serienproduktion sowie für die Integration in mobile Geräte und elektronische Systeme.

ELEKTRISCHE SPEZIFIKATIONEN

Stromversorgung µC 3,3 V, RFID IC 3,3 ~ 5 VDC

Stromverbrauch< 100 mA, Standby-Strom
< 1 mA (Low-Power-Modus)

Betriebsfrequenz 13,56 MHz

Lesereichweite bis zu 10 cm

Baudrate 9600 bis 115200 bit/s

Antennenanschluss Lötpads

Schnittstelle TTL, 3,3 V Ausgangspegel,
Eingang nicht 5 V tolerant

PCB-Anschlüsse Lötpads, geeignet für SMD-Produktion

Ausgänge 1 Buzzer, 2 LEDs,
3 spezielle Ausgänge, max. 25 mA pro Ausgang,
max. 80 mA gesamt

MECHANISCHE SPEZIFIKATIONEN

Material FR-4, blau

Montageoption Löten

UMGEBUNGSBEDINGUNGEN

Betriebstemperatur -20 °C bis +80 °C

Lagertemperatur -40 °C bis +85 °C

Luftfeuchtigkeit bis zu 95 %, nicht kondensierend

MTBF 200.000 h

SDK-INFORMATIONEN

Unterstützte Betriebssysteme Windows 7, 8, 8.1, 10

Unterstützte Programmiersprachen C++, binäres Befehlsprotokoll

Demo-Software Windows

ANWENDBARE STANDARDS

EMV (EMC) EN 301489-1:2012-04 (V1.9.21)
EN 301489-3:2013-12 (V1.6.1)

Funkregulierung EN 300330-1:2015-08 (V1.8.1)
EN 300330-2:2015-08 (V1.6.1)

Sicherheit EN 60950-1:2014-08
EN 62369-1:2010-03EN 50364:2010-11

RED 2014/53/EU

RoHS 22011/65/EU

REACH 1907/2006

Zertifikate FCC, CE, IC

Datenblatt herunterladen

SDK anfordern

Produkt passt nicht?

‍

Standard reicht nicht aus? Wir entwickeln individuelle RFID-Lösungen – angepasst an Ihre Anwendung, Schnittstelle und Systemarchitektur. Von der Idee bis zur Serie begleiten wir Ihr Projekt.

‍
