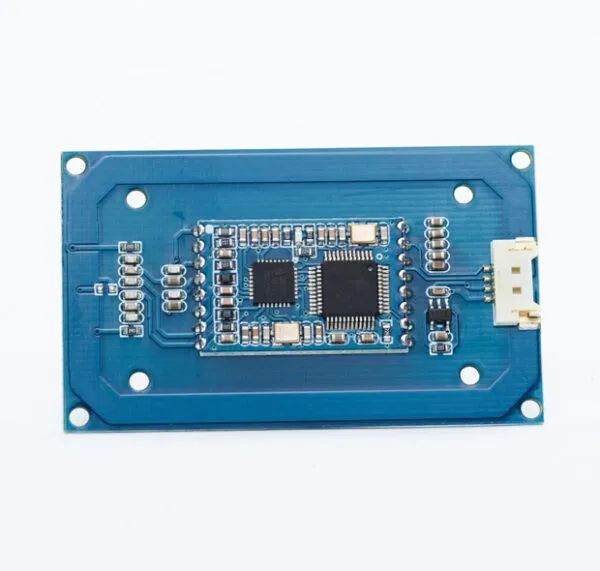

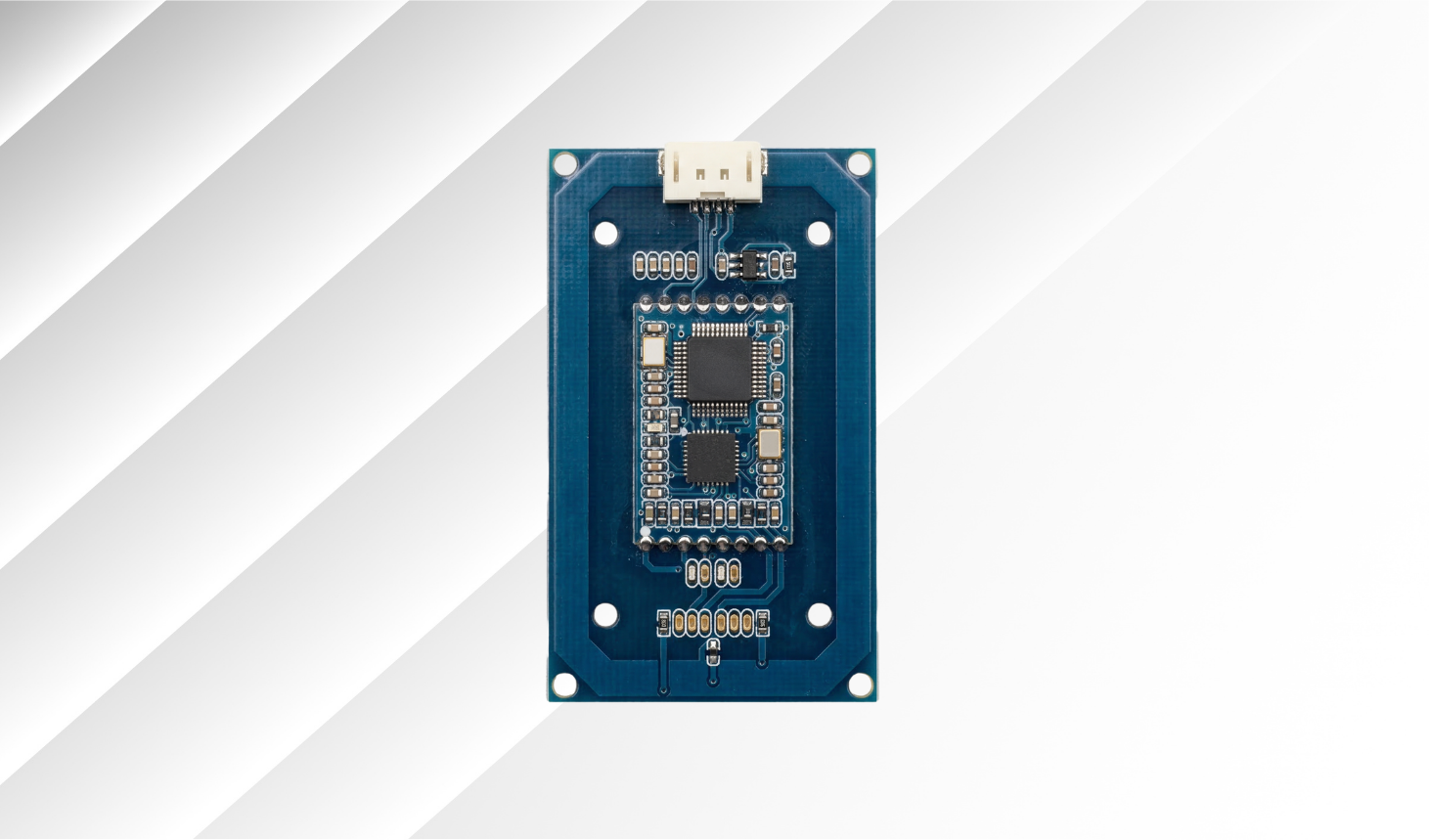

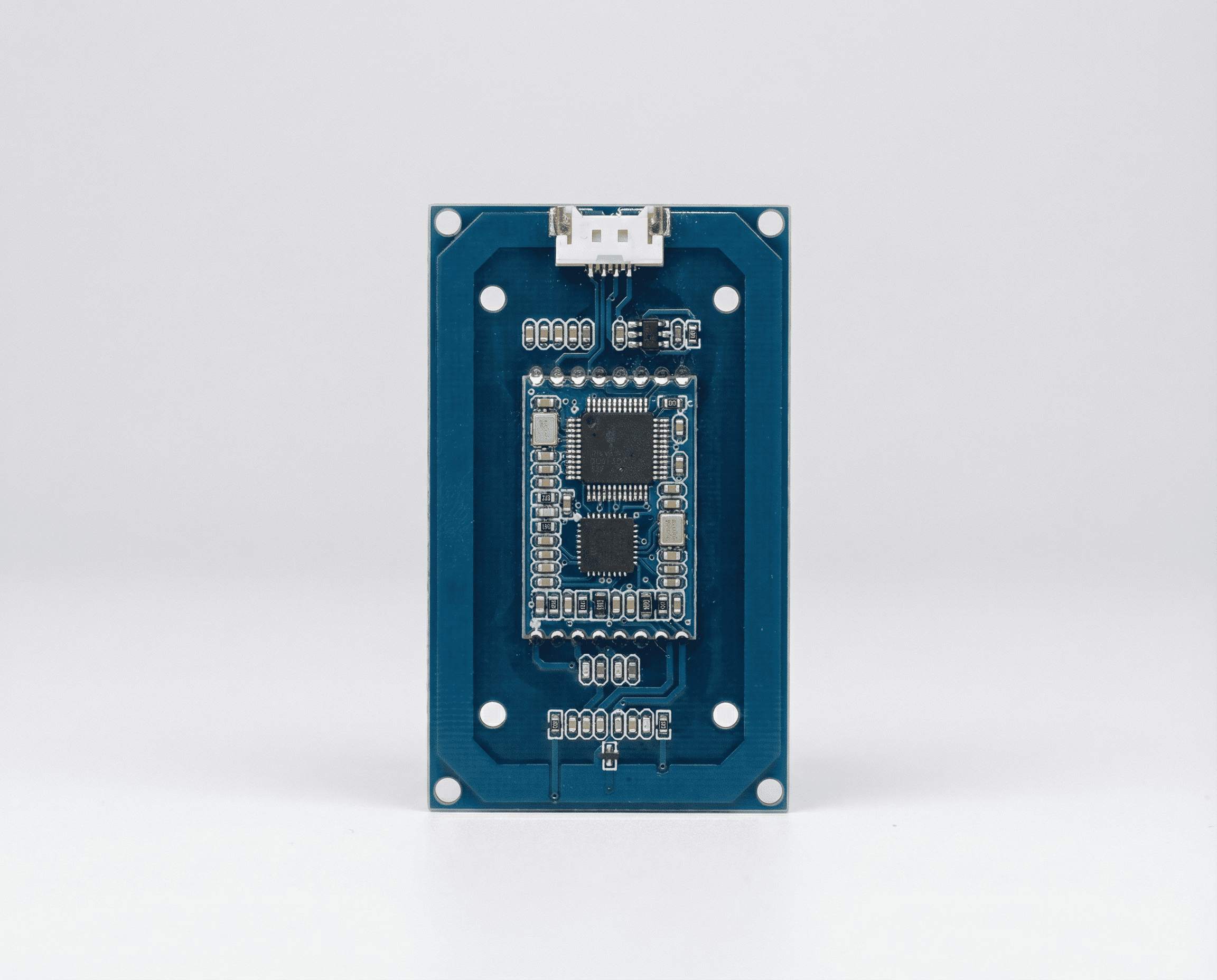

Embedded Reader HF / NFC

R835

Kompakter HF- und NFC-Embedded Reader für zuverlässige RFID-Integrationen. Der R835 ermöglicht stabiles Lesen und Schreiben von 13,56 MHz Transpondern und eignet sich ideal für Anwendungen wie Payment, Vending oder Identifikation.

Angebot anfordern

+10 Jahre Garantie

Highlights

Vorteile

Integrierte HF-Antenne

Die integrierte 13,56-MHz-Antenne ermöglicht eine schnelle Integration ohne zusätzliche Antennenhardware und reduziert den Entwicklungsaufwand.

Kompaktes Reader-Design

Das kompakte PCB-Design eignet sich ideal für die Integration in Terminals, Automaten oder industrielle Identifikationssysteme.

Flexible Systemanbindung

Schnittstellen wie TTL, RS485 oder USB ermöglichen eine einfache Integration in Embedded-Controller und industrielle Systeme.

No items found.

Spezifikationen

Produkt Spezifikationen

Der EMBEDDED READER HF NFC R835 ist ein kompakter und leistungsstarker HF-RFID-Reader für die Integration in Automaten, Zugangssysteme oder medizinische Geräte. Dank moderner HF-Transceiver-Technologie unterstützt das Modul zahlreiche 13,56 MHz RFID-Standards und ermöglicht zuverlässige Identifikations- und Bezahlanwendungen.

ELEKTRISCHE SPEZIFIKATIONEN

Stromversorgung 3,3 ~ 5 VDC

Stromverbrauch < 150 mA, Standby-Strom < 1 mA (Low-Power-Modus)

Betriebsfrequenz 13,56 MHz

Lesereichweite bis zu 8 cm

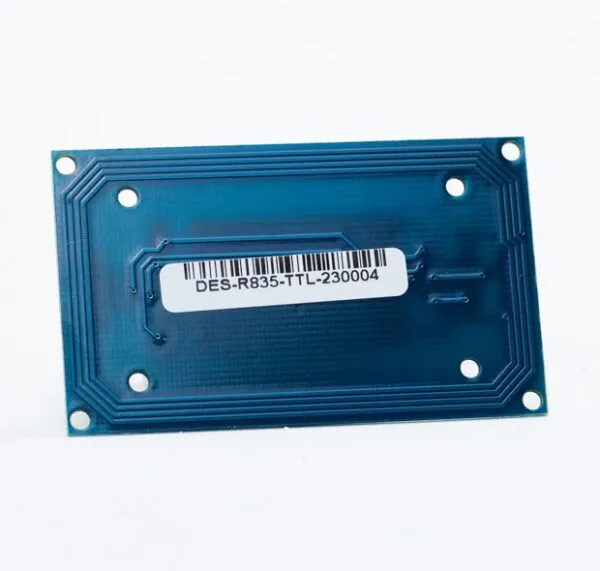

Antenne integriert, 55 × 30 mm

Baudrate 9600 bis 115200 bit/s

Antennenanschluss U.FL

Schnittstelle TTL (3,3 V Ausgangspegel, Eingang nicht 5 V tolerant),
RS485, USB, USB HID oder PC/SC
Anschluss Molex PicoBlade 53261 (PCB), 51146 (Kabel)

MECHANISCHE SPEZIFIKATIONEN

Abmessungen 58 × 34,5 × 4,5 mm

Gewicht 8 g

Material FR-4, blau

Montageoption Verschraubung

UMGEBUNGSBEDINGUNGEN

Betriebstemperatur -20 °C bis +80 °C

Lagertemperatur -40 °C bis +85 °C

Luftfeuchtigkeit bis zu 95 %, nicht kondensierend

MTBF 200.000 h

SDK-INFORMATIONEN

Unterstützte Betriebssysteme Windows 7, 8, 8.1, 10

Unterstützte Programmiersprachen C++, binäres Befehlsprotokoll

Demo-Software Windows

ANWENDBARE STANDARDS

EMV (EMC) EN 301489-1:2012-04 (V1.9.21)
EN 301489-3:2013-12 (V1.6.1)

Funkregulierung EN 300330-1:2015-08 (V1.8.1)
EN 300330-2:2015-08 (V1.6.1)

Sicherheit EN 62369-1:2010-03
EN 50364:2010-11

RED 2014/53/EU

RoHS 2 EG-Richtlinie 2011/65/EU sowie
Änderungsrichtlinie 2015/863
EN 50581:2012 (gültig bis 24.07.2024) EN 63000:2018

REACH EU-Richtlinie 1907/2006, aktualisiert durch 2020/171/EU

Zertifikate FCC, CE, IC
