Embedded SMT Module UHF
M500

Highlights

EPC C1 GEN2 | ISO 18000-63
Bis zu 27 dBm HF-Ausgangsleistung
·Gehäuse in Clipper-Größe & bereit für SMT (Oberflächenmontage)
GPIO – TTL-kompatibel
SMT-Montage (Surface-Mount Device)

Spezifikationen

Radio Specifications
Operating FrequencyUSA: 902…928 MHz (FCC),
EU: 865…868 MHz (ETSI)
RF TX Power5dBm – 27dBm (±1dB) adjustable
Reading Range≥3m with 3dBi antenna
RF Impendance50 Ω
Work ModeFixed / hop frequency optional
Antenna PortsSingle mono-static RF port
Antenna Connection1 50Ω IPEX (Optional)
Electrical Specifications
Power Supply3.6~5.0 +/-5%
Power Consumption2.8W (Peak Value), 0.56A@5V, 27dBm
0.81w Standby
0.01A Boot Load Mode
ConnectorsSolder Joints
Communication Interface20 pin surface mount module
(SMT Uart3.3V TTL)
GPIO2 GPI, 2 GPO (3.3V TTL)
Baudrate9600 ~ 921600bps, @115200bps
Mechanical Specifications
Dimensions21 × 21 × 3.7 mm
Weight2.8 g
MaterialPCB: FR4 Gold Plate
Shield materialAluminium Alloy
Environmental Conditions
Operating Temperature-20 °C up to +55 °C
Storage Temperature-40 °C up to +85 °C
Humidity5 – 95 %, non-condensing (+25°C)
Supported Standards / Tags
ISO StandardISO 18000-63 (EPC Class 1 Gen 2)
SDK Information
Supported OSWindows, Linux, Android
Supported LanguagesC, C#/.NET, Java
Demo SoftwareWindows
certificates
CertificatesCE, ETSI EN 302 208 V3.1.1,
RED 2014/53/EU

*READING DISCTANCE DEPENDS ON TAG, ANTENNA AND ENVIRONMENTAL CONDITIONS.

Beschreibung

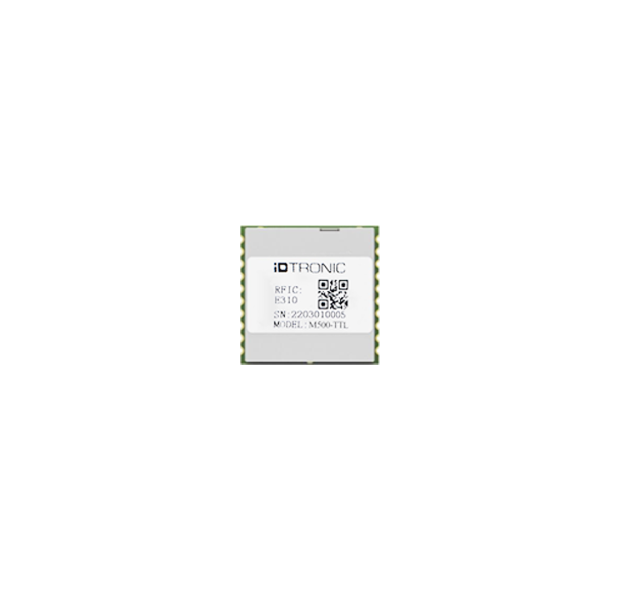

Das iDTRONIC Embedded SMT Modul UHF M500 ist ein leistungsstarkes UHF RFID-Modul, basierend auf den neuen IMPINJ Reader-Chips E310/E510/E710. Hergestellt in SMT-Technologie (Surface-Mounted Technology) mit kleinem Formfaktor eignet sich dieses Modul ideal zur direkten SMT-Montage auf Leiterplatten (PCB), was eine schnelle und nahtlose Integration ermöglicht – insbesondere in platzkritischen Designs wie PDA- und Desktop-RFID-Geräten.

Mit einer maximalen HF-Ausgangsleistung von 27 dBm und Echtzeit-Temperaturüberwachung an Bord bietet es zuverlässige Leistung in einem kompakten Design. Es ist mit der UHF-Technologie EPC Class 1 Gen 2 (ISO 18000-63) ausgestattet und weltweit einsetzbar im Frequenzbereich von 840 – 960 MHz. Das M500 UHF Modul verfügt über einen einzelnen monostatischen HF-Port als Antennenschnittstelle mit einer Leistungsausgabe von bis zu 27 dBm, was Leseraten von bis zu 300 Tags pro Sekunde (abhängig vom IC-Chip) ermöglicht.

Für zusätzliche Flexibilität ist das Modul auch in Kombination mit einer Carrier-Platine erhältlich, was die Evaluierung und Integration in Prototyping- oder Entwicklungsumgebungen vereinfacht.

Die Hardware von iDTRONIC wird mit einem SDK zur Entwicklung von Anwendungen für Controller-, Linux- oder Windows-basierte Systeme geliefert. Neben der Dokumentation, Befehlsprotokollen und Quellcodes enthält das SDK eine Windows-basierte Demo-Anwendung, die volle Funktionalität über alle unterstützten UHF RFID-Standards bietet.

Anwendungsgebiete

  • SMT-Montage auf Leiterplatten (PCB)
  • Integration in mobile Geräte
