Embedded SMT Module UHF
M600

Highlights

RFID-IC: Impinj E310 / E510 / E710
Unterstützt EPC C1 GEN2 (ISO 18000-63)
Leistungsstarker RF-Ausgang: bis zu 30dBm
Hohe Leserate/-reichweite: 350 – 1000 Tags/s & bis zu 12 Meter
Small form factor / SMT ready
UART – TTL interface

Spezifikationen

Radio Specifications
Operating Frequency840…960 MHz, Configurations for
USA: 902…928 MHz (FCC),
EU: 865…868 MHz (ETSI)
RFID ICImpinj E310 / E510 / E710
RF TX Power+5…30 dBm, adjustable in steps of 1 dB
RF Sensitivity-73 dBm
Reading RangeUp to 9 meters*
RF Impedance50 O
Electrical Specifications
Power Supply3.6…5 Vdc
Power Consumption850 mA @ +30 dBm TX Power
50 mA Standby
50 µA Power Down Mode
ConnectorsSolder Joints
Communication InterfaceUART TTL port
Baudrate9600…921600 bit/s, 115200 bits/s factory default
GPIO
  • 2 Inputs TTL Levels:
    Logic low: < 0.8 V, minimum 0V
    Logic high: > 2 V, maximum 3.3 V
  • 2 Outputs TTL Levels:
    Logic low: maximum 0.4 V
    Logic high: minimum 2.9V, maximum 3.3
  • IO:
    The maximum output current of the port is 5mA
Mechanical Specifications
Dimensions28 × 28 × 4 mm
Weight10 g
MaterialPCB: FR4
Shielding frame: nickel-nickel copper
Shield cover: stainless steel
Environmental Conditions
Operating Temperature-20 °C … +55 °C
Storage Temperature-40 °C … +85 °C
Humidityup to 95 %, non-condensing
Supported Standards / Tags
ISO StandardISO 168000-63 (EPC Class 1 Gen 2)
Read Rate350 – 1000 tags/s
Tag Cache= 1000 Tags @ 12 Bytes EPC size
SDK Information
Supported OSWindows, Linux, Android
Supported LanguagesC, C#/.NET, Java
Demo SoftwareWindows

Other functions and details to be continued and upgraded.

Beschreibung

Das iDTRONIC Embedded SMT Modul UHF M600 ist ein leistungsstarkes UHF RFID-Modul, basierend auf den neuen IMPINJ Reader-Chips der Generation E310/E510/E710. Hergestellt in Surface-Mounted-Technology (SMT) mit einer maximalen HF-Ausgangsleistung von 30 dBm und Echtzeit-Temperaturüberwachung an Bord eignet sich dieses Modul ideal für die direkte SMT-Montage auf Leiterplatten (PCBs) und ermöglicht eine schnelle und nahtlose Integration – besonders in platzkritischen Designs wie PDA- und Desktop-RFID-Geräten.

Es ist mit der UHF-Technologie EPC Class 1 Gen 2 (ISO 1800063) ausgestattet und weltweit einsetzbar mit einem Frequenzbereich von 840 – 960 MHz. Das M600 UHF SMT Modul verfügt über einen einzelnen monostatischen HF-Port als Antennenschnittstelle, der eine maximale Ausgangsleistung von 30 dBm unterstützt. Dadurch kann es zwischen 350 und 1.000 Tags pro Sekunde lesen (abhängig vom IC-Chip).

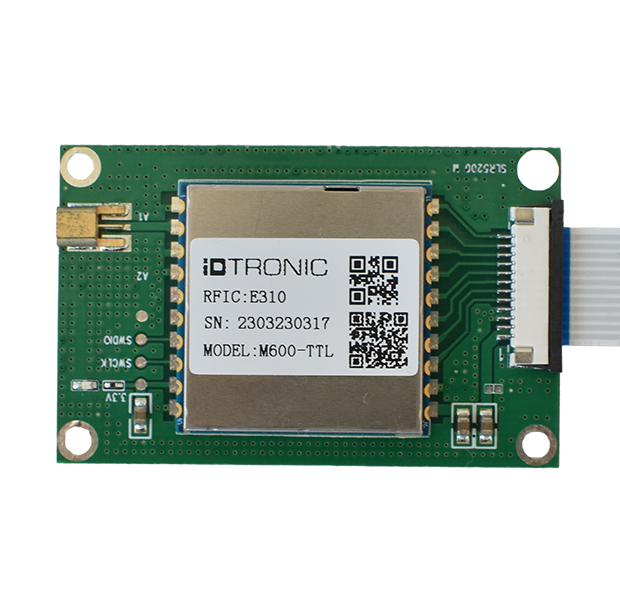

Für zusätzliche Flexibilität ist das Modul auch in Kombination mit einer Carrier Board erhältlich, was die Evaluierung und Integration in Prototyping- oder Entwicklungsumgebungen erleichtert.

Die iDTRONIC-Hardware wird mit einem nützlichen SDK für die Entwicklung von Controller-, Linux- oder Windows-basierten Anwendungen geliefert. Neben der Dokumentation, den Befehlsprotokollen und Quellcodes enthält das SDK eine Windows-basierte Demo-Anwendung, die den vollen Funktionsumfang aller unterstützten UHF RFID-Standards bietet.



Anwendungsgebiete

  • Mobile Anwendungen
  • USB-betriebene Geräte
  • Gerät mit kurzer Reichweite
