RFline Series

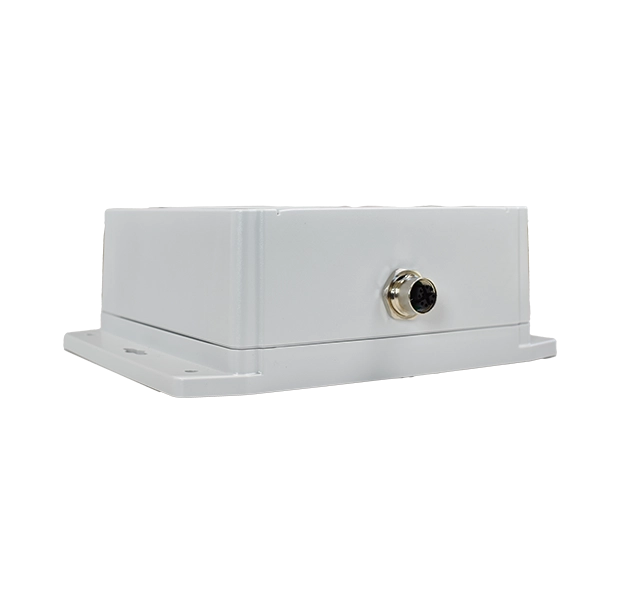

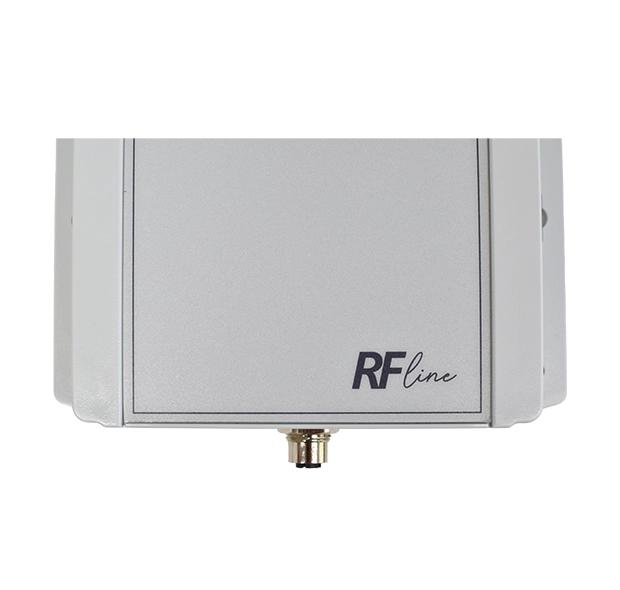

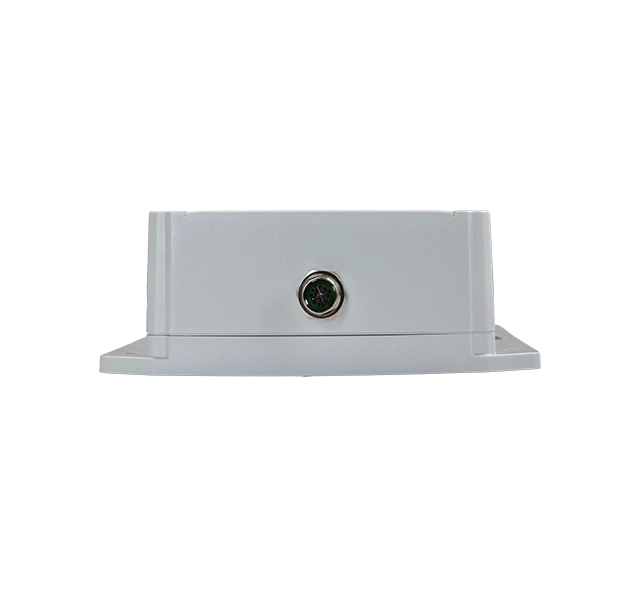

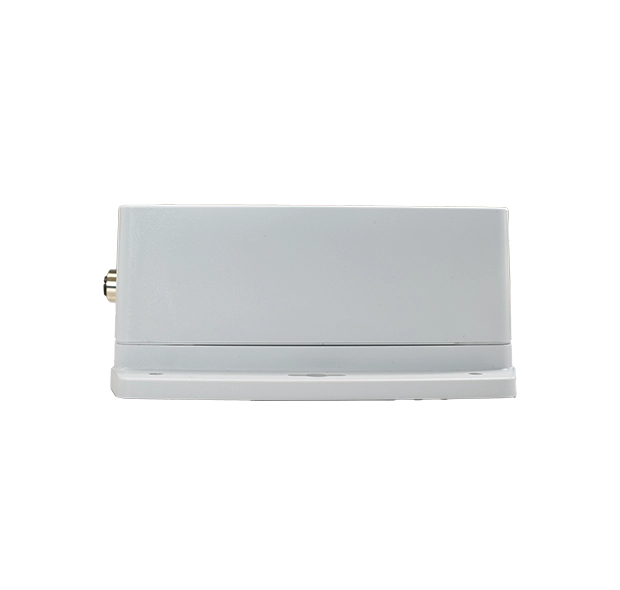

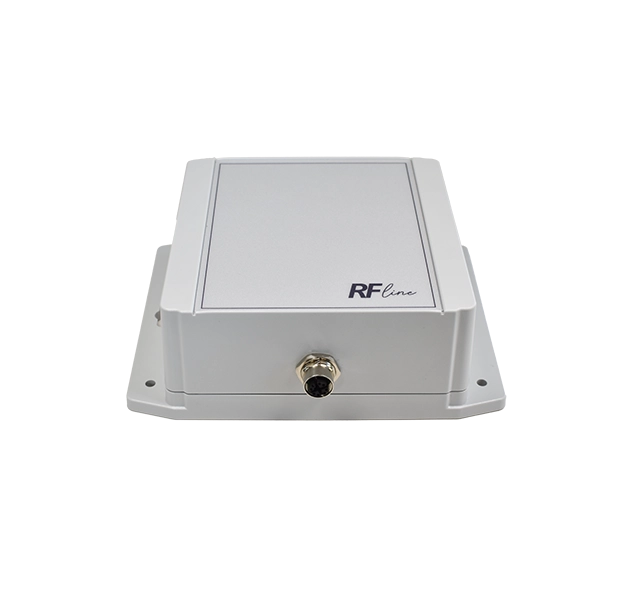

UHF Mid Range Reader – U1
Spezifikationen
| Electrical Specifications | |
|---|---|
| Reading Range | > 4 m |
| Operating Frequency | 865–868 MHz (ETSI) |
| Power | 10 – 24 VDC (M12 5-Pin) or POE (M12 8-Pin) |
| Antenna | Internal |
| Interface | RS232, TCP/IP POE |
| Reader IC | Impinj E310 |
| RF Output Power | Adjustable with up to 30 dBm (1 dB steps) |
| RF Sensitivity | up to -82 dBm |
| Read Rate | > 530 tags/sec |
| Tag Cache | > 530 tags (12-byte EPC) |
| Mechanical Specifications | |
| Dimensions | 141 x 140 x 62 mm |
| Material | Metal |
| Mounting | flat surface or pole, 4 mounting studs for accessory fastening |
| Protection Class | IP67 |
| Environmental Conditions | |
| Operating Temperature | -25 °C up to +55 °C |
| Storage Temperature | -25 °C up to +85 °C |
| Humidity | up to 95 %, non-condensing |
| SDK Information | |
| Supported OS | Windows |
| Supported Standard / Tags | |
| ISO Standard | ISO 18000-63 (EPC Class 1 Gen 2) |
| Radio | EN 302 208 |
| EMC | EN 301 489 |
| Safety | EN 62368-1, EN 50364 |
| Cybersecurity | EN 18031-1 |
| Environment | EN 61373 Cat 1B, EN 45545-2, EN 50155, EN 60068-2-30, Salt Mist EN 50155 |
| Certificates | CE |
*Reading Distance depends on Tag, Antenna and Environmental Conditions.
Beschreibung
Der RFline U1 wurde für Zugangskontrolle, Toranlagen und Arbeitsplatzanwendungen entwickelt und ist ideal für Leseabstände von über 4 Metern geeignet. Ausgestattet mit robusten M12-Steckverbindern und einem stabilen Gehäuse. Das Gerät wird durch den neuesten IMPINJ E310 Reader-Chip betrieben und bietet hervorragende Leseleistung sowie hohe Flexibilität für industrielle und IoT-Umgebungen.
Unterstützt wird die UHF-RFID-Technologie EPC Class 1 Gen 2 (ISO 18000-63) im Frequenzbereich von 865–868 MHz, wodurch der RFline U1 zuverlässige und schnelle Identifikationsprozesse ermöglicht.
Mit einer RF-Ausgangsleistung von bis zu 30 dBm über einen monostatischen Antennenanschluss erreicht der Reader Leseraten von über 530 Tags pro Sekunde, abhängig vom verwendeten Tag-IC. Eine Echtzeit-Temperaturüberwachung gewährleistet einen stabilen Betrieb, selbst unter anspruchsvollen Umweltbedingungen.
iDTRONIC stellt ein umfassendes Software Development Kit (SDK) zur Verfügung, das eine nahtlose Integration in Linux-, Windows- und controllerbasierte Systeme ermöglicht. Das SDK umfasst eine vollständige Dokumentation, Befehlsprotokolle, Quellcode-Beispiele sowie eine benutzerfreundliche Windows-Demoanwendung.
Anwendungsgebiete
- Zugangskontrolle & Toranlagen
- Ein- / Auschecken
- Arbeitsplätze
