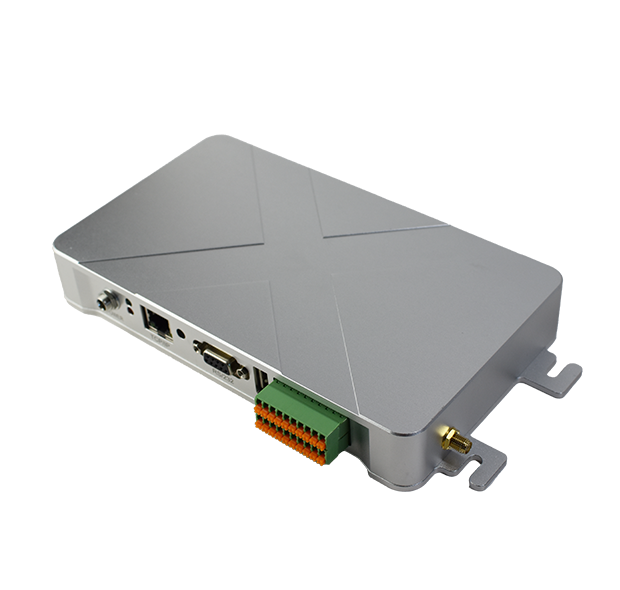

LR Reader Module 4/8/16CH UHF
M700
Spezifikationen
| Electrical Specifications | |
|---|---|
| Power Supply | DC 12V / 3A / PoE |
| Power Rating | Standby 2.5W Work 13.5W (MAX) @+30 dBm |
| PoE Power Supply | 802.3af or 802.3at |
| Operating Frequency | 840 – 960 MHz, software programmable |
| Output Power | 5dBm-33dBm (±1dB) adjustable |
| Operating Distance | up to 12 meters* |
| Antennas | TNC-Male: 4 external (50 Ω)SMA – Male: 8 external (50 Ω) 16 external (50 Ω) |
| Chipset | Impinj E710 |
| Max. Reading Rate | ≥900 tags/s |
| Status | Power Indicator, Status Indicator Antenna Indicator |
| Connector Interfaces | RS232 | RS485 Ethernet 10 – 100 M GPIO (4 IN and 4 OUT) Reserved WIA Antenna Interface |
| Communication Interface | UART serial port (RS232), Baud rate 9600~115200bps |
| Mechanical Conditions | |
| Dimensions | 183 × 174 × 25.5 mm |
| Material | Aluminum / Plastic |
| Protection Class | IP40 |
| Environmental Conditions | |
| Operating Temperature | -20°C up to +60°C |
| Storage Temperature | -40°C up to +8°C |
| Humidity | up to 90%, non-condensing |
| Supported Standards | Tags | |
| Standard ISO 18000-6C, EPC Class 1 Generation 2 | |
| Applicable Standards | |
| EMC | EN 301 489-3 |
| Radio Regulation | EN 302 208-2 |
| Safety | CEI EN 60950-1 CEI EN 50364 |
| Supported Standards / Tags | |
| Supported OS | Windows 7 or higher |
| Supported Languages | C, C#/.NET, Java |
*Reading distance depends on tag, antenna and environmental conditions
Beschreibung
Das LR Reader Module 4/8/16CH UHF M700, ausgestattet mit dem innovativen Impinj E710 Reader-Chip, ist in drei Versionen erhältlich (4 Antennen / 8 Antennen / 16 Antennen) und in der Lage, bis zu 900 RFID-Tags pro Sekunde zu lesen.
4-Kanal-Version
Ideal für kompakte Installationen mit vier TNC-Antennenanschlüssen. Perfekt für klar definierte Lesezonen.

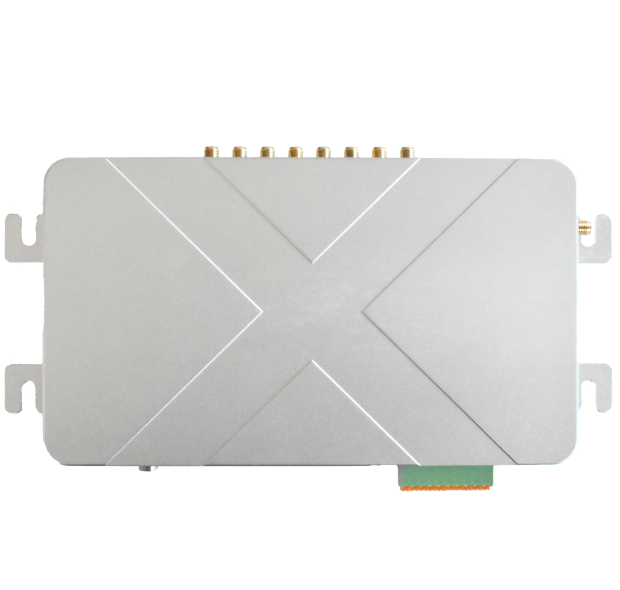

8-Kanal-Version
Bietet Flexibilität mit acht SMA-Anschlüssen und ist ideal für mittelgroße Logistik- und Produktionsanwendungen.

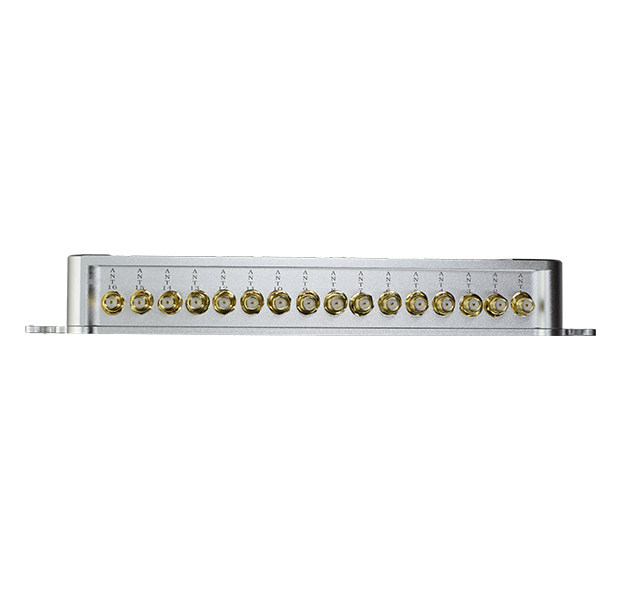

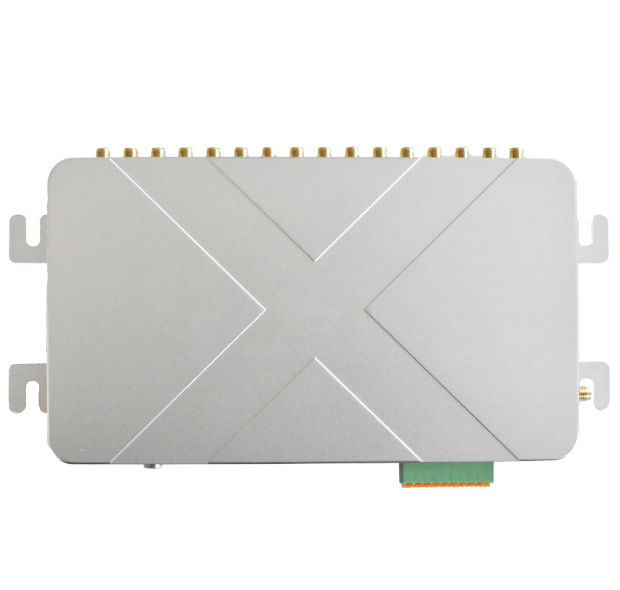

16-Kanal-Version
Ausgelegt für großflächige Installationen mit bis zu 16 SMA-Antennen. Diese Version eignet sich besonders für komplexe Förderanlagen oder Zutrittskontrollsysteme.
Das robuste Gehäuse besteht vollständig aus einer Aluminiumlegierung und bietet ausgezeichnete Wärmeableitung sowie hohe Widerstandsfähigkeit gegenüber den rauen und anspruchsvollen Bedingungen in der Industrie.
Die Hardware von iDTRONIC wird mit einem praktischen SDK geliefert, das die Entwicklung von Anwendungen für Controller, Linux oder Windows ermöglicht. Neben Dokumentation, Befehlsprotokollen und Quellcodes enthält das SDK auch eine Windows-basierte Demo-Anwendung, die den vollen Funktionsumfang für alle unterstützten UHF RFID-Standards bietet.
Anwendungsgebiete
- Maschinen-Authentifizierung
- Automobilproduktion
- Logistikanwendungen
- Datenerfassung (IoT)
- Robotik
